友联超声波探伤仪通道设置键的操作使用

由于在现场探伤时往往要探测多个工件、更换多个探头这就需要在仪器调校时能根据不同情况测试并存储多组探伤设置且现场探伤时可直接调用。在此仪器中一个通道可存储一组探伤工艺数据多个通道则可预先测试并存储多组不同的探伤设置现场直接调用而无需再调试仪器使工作更轻松方便。

按<通道>键使仪器处于通道更改状态仪器右侧通道“X”将高亮显示此时按< ╋ >、< ━ >键更改通道通道显示数有0—9共十个通道屏幕显示内容将随通道参数的不同而发生改变。

该仪器通道可扩充至数百个。方法为：在某通道调试后，按<记录>键则将该通道参数及探伤工艺存储起来之后查询出该数据将其调用至“9通道”中操作即存储的通道工艺若调出使用均在“9通道”中进行。参见7-6。

探伤过程中增益、声程、延时、波门、零点等参量需经常更改并且在更改时能立刻起到作用在调节以上参量时只需通过快捷的操作即可完成更改；而其它参量在探伤过程中一般无须更改或很少更改这些参量可以预先在设置菜单中设置。

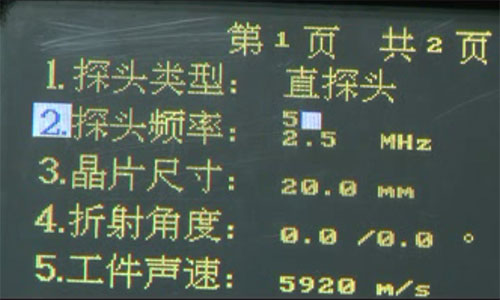

按友联探伤仪面板的<通道/设置>键两次后出现设置菜单如下：

如果需要查看或更改某项参数按参数所在页选择参数前的序号即可对该项参数进行设置。在输入负数时<━>键为负号键即在输入负数时先按<━>再输入一个数字则代表输入一个负数（参见9-8）。

下面对各项参数分别说明：

1．  “探头类型”为四选一按<1>键选取后出现子菜单有“直探头”、“斜探头”、“双晶”和“穿透”四个选项供选择按数字键1~4选中；该项参数变更后仪器须重新调校。

2．  “探头频率” 和“晶片尺寸”两项参数按探头标称值输入。“晶片尺寸”一项在输入时可用小数点代×号比如输入9. 13意为9×13如果是直探头直接输入直径即可；这两项参数决定探头的近场区长度由于制作AVG曲线时理论上只计算三倍近场区之后的曲线在此之前为一条直线在制作AVG前应选择合适的探头并将正确的参数输入。

3．  “折射角度”：斜探头一般先输入标称值之后在测试时将得到实测折射角度值如果已知实际折射角度值则直接输入。

4．  “工件声速”一般在“测零点”时测量但也可在设置菜单中输入声速应在200 ~9999m/s之间超出范围仪器将不接受输入；当此项发生更改时仪器须重新调校。

5．  “探头前沿”在“测零点声速”时测量，也可在设置菜单中输入如果前沿值已输入则参数显示区显示的实时水平值将是已减去前沿的数值对此应予以注意不能重复相减；此外此值输入不准确会影响缺陷的水平定位。

6．  “通道标准”用于设置当前通道使用何种标准此标准设置好后在“初始化”菜单中执行初始化“当前通道”后通道内的标准依然为之前设置的标准不变。只有执行“所有通道”或“仪器”后会将所有通道内的标准设为仪器默认的标准。

7．  “滤波频带”为三选一按数字1～3分别可选2.5MHz、5.0MHz、wide。通过选择与探头频率相配的频带可以获得最佳的信噪比和分辨力。

8．  “探头阻尼”为二选一按数字1和2分别可选低阻尼LD/50和高阻尼HD/400选择与探头及探头线相匹配的阻尼可以获得最佳的信噪比及分辨力。

9．  “发射电压”为四选一按数字1～4可分别可选电压LV/100V、ML/200V、MH/400V，HV/800V。发射电压的高低影响仪器的信噪比。

当菜单中某项或多项参数有误或取值超出范围则仪器会提示“数据取值不当”应检查需输入数值的各参数项重新输入正确值；按<返回>键则放弃输入并退出参数设置菜单。

注意：更改的数据在按<¿>键确认退出设置菜单后才生效。
